Definición deRelé
Un relé es un dispositivo de control automático que sufre un cambio de salto en la salida cuando la entrada alcanza un cierto valor.
Los relés generalmente se componen de núcleos de hierro, bobinas, armaduras, resortes de contacto, etc. Cuando se aplica un cierto voltaje a ambos extremos de la bobina, una cierta corriente fluirá a través de la bobina, generando un efecto electromagnético. La armadura superará la fuerza de tracción del resorte de retorno y será atraída hacia el núcleo de hierro bajo la fuerza electromagnética, lo que provocará que el contacto móvil de la armadura se enganche con el contacto estacionario (contacto normalmente abierto). Cuando se apaga la bobina, la atracción electromagnética también desaparece y la armadura volverá a su posición original bajo la fuerza de reacción del resorte, liberando el contacto móvil y el contacto estático original (contacto normalmente cerrado). Esta succión y liberación logra el propósito de conducción y desconexión en el circuito.
Los relés tienen una relación interactiva entre el sistema de control (también conocido como circuito de entrada) y el sistema controlado (también conocido como circuito de salida). En realidad, es un "interruptor automático" que utiliza una corriente más pequeña para controlar una corriente más grande, desempeñando un papel en la regulación automática, la protección de seguridad y la conversión del circuito.
¿Qué es un relevo?
¿Por qué utilizar un relé?
Los relés permiten que los circuitos de baja corriente controlen uno o más circuitos de alta corriente.
Los relés tienen las siguientes ventajas:
1. Se pueden utilizar cables más finos para conectar interruptores de control a relés, ahorrando peso, espacio y costo.
2. Los relés permiten transmitir energía a los equipos en la distancia más corta posible, reduciendo así la pérdida de voltaje.
3. Simplemente conecte la fuente de alimentación (a través de relé) al dispositivo utilizando un cable grueso.

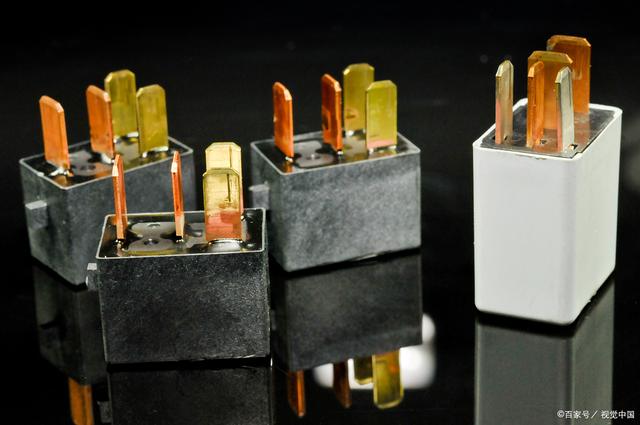

La diferencia entre 4-relé de pin y 5-relé de pin
Cantidad de pines y definición de función:
- 4-relé de pines: normalmente, hay cuatro pines para elegir: dos para conectar circuitos de control, normalmente etiquetados como 85 y 86, y dos para conectar circuitos controlados, normalmente etiquetados como 87 y 30. Una vez que el nivel bajo La señal de corriente está conectada a los pines 85 y 86, energizará la bobina del relé, generará un campo magnético, cerrará el contacto entre los pines 87 y 30 y controlará la corriente alta con la corriente baja.
4-diagrama de cableado del relé de clavijas
- 5-relé de pines: Hay un total de 5 pines. Los otros dos pines 85 y 86 también son terminales de conexión para el circuito de control; Un pin es un terminal común, 30; Los otros dos pasadores son el contacto normalmente abierto 87 y el contacto normalmente cerrado 87a. Cuando no se suministra energía a la bobina del relé, el terminal común 30 suele estar conectado al contacto normalmente cerrado 87a. A menos que la bobina esté conectada, conectará el terminal común 30 al contacto normalmente abierto 87. Esta estructura puede permitir que los relés de 5-pin logren más funciones de control de circuito y conmutación de estado.
5-diagrama de cableado del relé de clavijas
Estado de funcionamiento y conexión del circuito.
- 4-relé de pin: el estado de funcionamiento es relativamente simple. Cuando la bobina no está alimentada, el contacto entre los pines 87 y 30 se desconecta; Una vez encendida la bobina, se atraen los contactos y se enciende el circuito controlado. Comúnmente utilizado para circuitos que solo requieren un control simple de encendido y apagado, como control de iluminación ordinario, control simple de arranque y parada del motor, etc.
- 5-relé de pines: debido a sus dos estados de contacto, normalmente abierto y normalmente cerrado, puede lograr diferentes métodos de conexión del circuito según el estado de encendido y apagado de la bobina. Por ejemplo, se usa ampliamente en situaciones que requieren conmutación de circuitos, arranque de circuitos de respaldo o protección contra fallas. Por ejemplo, en algunos circuitos de conmutación de alimentación dual, cuando la fuente de alimentación principal es normal, el contacto normalmente cerrado del relé desconecta el circuito de alimentación de respaldo y el contacto normalmente abierto conecta el circuito de alimentación principal; Cuando falla la fuente de alimentación principal, la bobina se energiza y el contacto normalmente cerrado desconecta el circuito de alimentación principal, mientras que el contacto normalmente abierto se conecta al circuito de alimentación de respaldo, logrando una conmutación automática de energía.
Escenarios de aplicación
- 4-relé de pines: adecuado para escenarios donde los requisitos de control del circuito son relativamente simples y solo se necesita una función de encendido y apagado. Debido a su estructura simple y bajo costo, se usa ampliamente en algunos equipos eléctricos pequeños, circuitos electrónicos simples y algunos sistemas de circuitos básicos de automóviles.
- 5-relé de pines: debido a su función de conmutación de circuitos más flexible y más posibilidades de control, se usa comúnmente en aplicaciones que requieren altos requisitos de control de circuitos, conmutación de circuitos complejos o monitoreo de estado, como sistemas de control de automatización, equipos industriales, equipos de comunicación y algunos sistemas de control electrónico avanzados en automóviles.
