Razones y soluciones para el agotamiento de la bobina de relé: guía completa 2025

Comprensión del agotamiento de la bobina de relé

Una máquina crítica deja de funcionar. Un panel de control se oscurece. El familiar "clic" de un relé activado se reemplaza por el silencio. Esta es a menudo el primer signo de agotamiento de la bobina de relé.

La bobina de relé funciona como un electroimán. Cuando la potencia fluye a través de él, crea un campo magnético. Este campo tira de un interruptor llamado armadura para cerrar o abrir contactos eléctricos. Estos contactos controlan un circuito separado que a menudo transporta más energía.

El agotamiento ocurre cuando esta bobina falla físicamente. Demasiado calor descompone el revestimiento protector del alambre delgado. Esto puede crear un circuito abierto donde se rompe el cable. O puede causar un cortocircuito donde los devanados de alambre se tocan entre sí. De cualquier manera, el relé deja de funcionar.

Los resultados son graves. El equipo se cierra inesperadamente. Se detiene la producción. Se pueden desarrollar riesgos de seguridad. Cualquier técnico o ingeniero debe diagnosticar esta falla rápidamente y comprender qué lo causó.

Diagnóstico de primera respuesta

Seguridad primero: apagado

La seguridad viene antes de todo lo demás al diagnosticar problemas. En la configuración industrial, siga los procedimientos estrictos de bloqueo/etiqueta (LOTO). Esto asegura que el circuito no pueda volver a encenderse accidentalmente.

Para los aficionados o el trabajo de banco, desconecte todas las fuentes de energía del circuito por completo. Nunca pruebe ni inspeccione un relé en un circuito vivo.

La inspección visual

Sus sentidos son herramientas de diagnóstico potentes. Una bobina quemada a menudo deja señales claras.

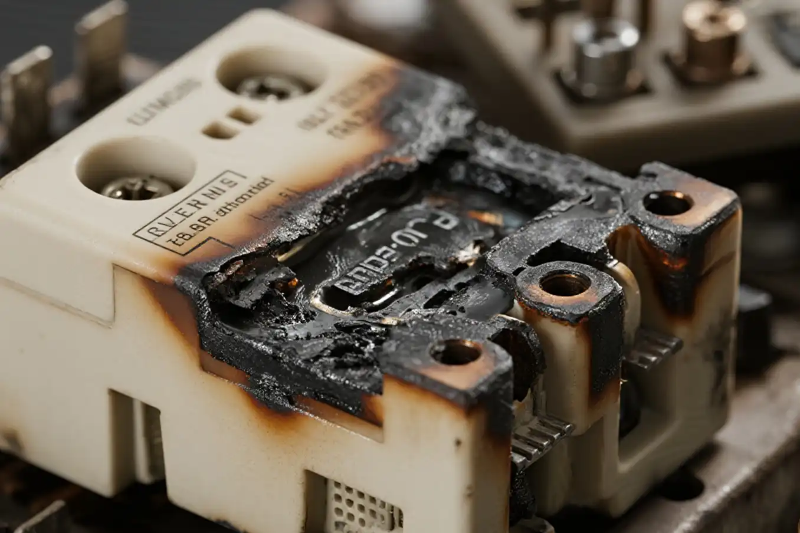

Mire de cerca el caso del relé. Puede ver la decoloración. La caja de plástico a menudo se vuelve marrón o negro cerca de la bobina.

En casos severos, el plástico puede derretirse, deformarse o abultarse. Esto sucede por calor interno y presión.

Un olor afilado y quemado de plástico o barniz es casi una prueba de falla de aislamiento. Compare el relé sospechoso con los idénticos cercanos. La diferencia a menudo es obvia.

La prueba multímetro

Los controles visuales ayudan, pero un multímetro le brinda una respuesta definitiva. Esta prueba mide la resistencia eléctrica de la bobina para confirmar si funciona.

Aquí está el proceso paso a paso:

Establezca su multímetro en la configuración de resistencia o ohmios (Ω).

Encuentre los terminales de la bobina del relé. Estos están separados de los contactos del interruptor. A menudo se etiquetan A1 y A2, o marcados con un símbolo de bobina. Verifique la hoja de datos del relé si no está seguro.

Coloque las sondas multiméteres a través de estos dos terminales de bobina.

Leer los resultados es sencillo.

Una lectura de "OL" (sobre límite) o resistencia infinita confirma un circuito abierto. El cable fino dentro de la bobina se ha roto. Este es un síntoma clásico del agotamiento de la bobina de relé.

Una lectura de cero o unos pocos ohmios indica un cortocircuito. Esto sucede cuando un relé debe tener mayor resistencia. Los devanados se han derretido juntos, creando un camino de baja resistencia.

Si obtiene una lectura de resistencia, compárelo con el valor de la hoja de datos del fabricante. Si su valor medido se encuentra dentro de la tolerancia especificada (como +/- 10%), la bobina es electricamente sólida. El problema probablemente se encuentra con la señal de control o la fuente de alimentación.

La resistencia de la bobina varía ampliamente. Un relé DC de bajo voltaje podría medir docenas a cientos de ohmios. Un relé de CA de 120 V o 240 V puede tener resistencia de varios miles de ohmios.

La investigación central

Razón 1: sobretensión

La sobretensión provoca un agotamiento de la bobina más que cualquier otro factor. Los relés están diseñados para funcionar a un voltaje específico con una pequeña tolerancia.

Un voltaje más alto que esta calificación fuerza demasiada corriente a través de la bobina. La ley de Ohm rige esto (i=v/r). Este aumento de la corriente crea dramáticamente más calor, descrito por la ley de potencia (P=i²r). El aislamiento no puede manejar este estrés por calor y finalmente falla.

Incluso los picos de voltaje breves pueden causar daño por calor acumulativo con el tiempo. Estos picos provienen de fuentes como unidades de frecuencia variable (VFD) u otras cargas inductivas en la misma línea.

La relación entre sobretensión y calor es exponencial, no lineal. Un pequeño aumento de voltaje crea un aumento de calor mucho mayor.

Razón 2: voltaje incorrecto

El uso del tipo incorrecto de voltaje causa una falla rápida. Esto significa AC en lugar de DC, o viceversa.

Una bobina de CA está diseñada con alta impedancia para limitar el flujo de corriente de una fuente de CA. La impedancia combina resistencia y reactancia inductiva. Si aplica el voltaje de CC a una bobina de CA, el componente de reactancia se convierte en cero. Solo la baja resistencia de CC de la bobina limita la corriente. Esto da como resultado una sobrecorriente masiva que lo quema casi al instante.

Una bobina de CC se basa solo en su resistencia para limitar la corriente. Cuando el voltaje de CA se aplica a una bobina de CC, su impedancia es mucho más alta de lo previsto. Esto crea un campo magnético débil con una fuerza insuficiente para tirar de los contactos limpiamente. Escuchará un sonido de "charla" o "zumbido". Este rápido ciclismo y un tirón débil también pueden causar sobrecalentamiento y eventual agotamiento.

Razón 3: Estrés ambiental

La capacidad de un relé para deshacerse del calor depende de su entorno. El calor es el último enemigo del aislamiento de la bobina.

Las altas temperaturas en un gabinete de control reducen la diferencia de temperatura entre la bobina y el aire circundante. Esto hace que sea más difícil que la bobina se enfríe. Una bobina que funciona a su temperatura máxima nominal en un entorno caliente puede empujar fácilmente a la falla.

Hay una regla bien conocida en ingeniería eléctrica. Por cada aumento de 10 grados en la temperatura de funcionamiento por encima del límite nominal, la vida esperada del aislamiento eléctrico se corta a la mitad.

La mala ventilación empeora este problema. Los componentes densamente empaquetados, los filtros del ventilador del gabinete obstruido o la falta de flujo de aire evitan que el calor escape. El relevo se deja "remojar" en su propio calor residual, acelerando su falla.

Razón 4: Problemas mecánicos

A veces, el agotamiento no es causado por problemas eléctricos, sino mecánicos. La parte móvil del relé, la armadura, puede bloquearse o atascarse.

Los desechos físicos pueden causar esto. También puede el choque o la vibración que causa desalineación, o falla de un resorte de retorno mecánico.

Cuando la armadura no puede cerrar completamente el circuito magnético, la impedancia de la bobina no aumenta a su estado normal de "retención". En cambio, continúa dibujando una corriente de "incrustación" o "extracción" mucho más alta. Este estado está diseñado para durar solo milisegundos. Si continúa, se sobrecalentará rápidamente y destruirá la bobina.

El uso de un relé clasificado para el deber intermitente en una aplicación que requiere largos períodos de operación también es un desajuste. Las bobinas de servicio intermitente están diseñadas con menos cobre para ahorrar espacio o costo. No pueden disipar el calor de ser continuamente alimentado.

Razón 5: Diodos cortos

Muchos circuitos de retransmisión de CC incluyen un diodo de volante o supresión conectado paralelo con la bobina. Su propósito es manejar de manera segura la pico de voltaje generada cuando la bobina se desenergiza.

Este diodo es crítico. Si falla creando un cortocircuito, efectivamente coloca un corto directo a través de los terminales de la fuente de alimentación la próxima vez que el relé esté energizado.

Esto da como resultado un flujo de corriente masivo y casi instantáneo a través del diodo y la bobina. Destruye ambos componentes y potencialmente daña el transistor del controlador o la salida PLC que controla el relé. Este tipo de falla es a menudo más violento que el simple agotamiento de sobretensión.

Un estudio de caso de agotamiento de relé

El escenario

Recibimos una llamada sobre un panel de control de la cinta transportadora crítica que había fallado. El motor principal en una línea de clasificación no comenzaría, deteniendo la producción. El operador señaló que el panel, generalmente tarareaba con actividad, estaba en silencio.

Solución de problemas en acción

Nuestro primer paso en el sitio fue realizar un bloqueo/etiqueta completo (LOTO) en la desconexión del panel principal. Esto aseguró que todo el sistema estaba desenergizado y seguro para trabajar.

A continuación, comenzamos los cheques iniciales. Usando un multímetro, verificamos la fuente de alimentación principal de 24 V CC. Leía un DC constante de 24.5V. Esto es ligeramente alto pero bien dentro de la tolerancia típica +/- 10% para la mayoría de los componentes industriales.

Cuando abrimos la puerta del gabinete de control, se notaba un olor quemado débil pero distinto. El olor parecía provenir de un banco de relevos de arranque de motor.

La inspección visual redujo rápidamente la búsqueda. Relay K1, responsable de energizar al contactor principal del motor, mostró una ligera decoloración en su carcasa de plástico transparente. Parecía sutilmente deformado y más oscuro que los relés idénticos, K2 y K3, al lado.

Esta fue una pista fuerte. Desconectamos cuidadosamente los cables de K1 (después de etiquetarlos) y lo quitamos de su enchufe de riel DIN. Con el relé en nuestro banco de trabajo, medimos la resistencia a través de sus terminales de bobina, A1 y A2. El multímetro mostró "OL". Esto confirmó un caso clásico de agotamiento de la bobina de relevos. El cable interno había fallado.

Descubriendo la causa

Simplemente reemplazar el relé y seguir adelante es una práctica deficiente. Necesitábamos entender por qué falló. Instalamos temporalmente un nuevo relé y revitalizamos el circuito de control para verificar el voltaje de la señal en la bobina. Era un establo de 24,5 V según lo medido antes. La sobretensión era menor y es poco probable que fuera la única causa.

La respuesta real provino de una inspección más amplia del gabinete. Notamos que el filtro de ventilador de enfriamiento principal del panel estaba completamente cubierto con espesos polvo de cartón y escombros del entorno de la planta. El ventilador estaba girando, pero casi ningún aire podría pasar.

Usando un termómetro IR sin contacto, medimos la temperatura ambiente dentro del panel sellado cerca de los relés. Fueron 60 grados (140 grados F). La hoja de datos del relé especificó una temperatura ambiente operativa máxima de 40 grados (104 grados F). Esta fue la causa raíz: sobrecalentamiento ambiental crónico. El relé se cocinó lentamente durante semanas o meses hasta que su aislamiento cedió.

La solución completa

La solución involucró más que solo el componente. Reemplazamos el relé fallido K1 con uno nuevo idéntico.

Crucialmente, eliminamos y limpiamos a fondo el filtro del ventilador obstruido. Aspiramos el polvo de las cuchillas del ventilador y el interior del gabinete.

Para evitar la recurrencia, agregamos una tarea específica al registro de mantenimiento preventivo trimestral de la planta: "Inspeccione y limpie los filtros de ventilador PNL-C17 del panel PNL-C17". Este simple cambio de proceso aborda la causa raíz y construye confiabilidad a largo plazo.

El kit de herramientas de solución

Seleccione el relé correcto

La prevención comienza con la selección adecuada de componentes. Siempre consulte la hoja de datos del fabricante antes de especificar o reemplazar un relé.

Presta mucha atención a estos parámetros clave:

Voltaje y tipo de bobina nominal (por ejemplo, 24V DC, 120V CA)

Rango de tolerancia de voltaje (p. Ej., +/- 10%)

Calificación del ciclo de trabajo (continuo o intermitente)

Rango de temperatura de funcionamiento máximo

Elegir un relé con una calificación de temperatura más alta proporciona un margen de seguridad crítico. También lo hace la garantía de que la temperatura interna del panel permanezca muy por debajo del límite.

Lista de verificación de prevención proactiva

El mantenimiento regular es la estrategia más efectiva para prevenir el agotamiento. Use esta lista de verificación como guía para inspeccionar los sistemas de control.

[] Salud eléctrica: periódicamente, durante el tiempo de inactividad planificado, mida el voltaje de suministro directamente en los terminales de la bobina bajo carga. Esto puede revelar un suministro de energía mal regulado o problemas de caída de voltaje que una medición en la fuente podría perderse.

[] Gestión térmica: Inspeccione visualmente todas las rutas de ventilación del gabinete de control. Verifique que funcionen los ventiladores de enfriamiento. Limpie o reemplace los filtros del ventilador y los disipadores de calor en un horario regular en función de cuán limpio es el entorno.

[] Verificación mecánica: Para relés electromecánico más grande y accesible (como contactores), mueva manualmente la armadura con la energía apagada. Debe moverse suavemente sin atar o pegarse.

[] Integridad de la conexión: inspeccione visualmente los terminales en busca de signos de corrosión o decoloración. Para los terminales de tornillo, verifique que estén apretados. Una conexión suelta puede causar fluctuaciones de arco y voltaje.

Reparación del circuito

No se puede reparar una bobina quemada en sí. Todo el relé debe ser reemplazado. El proceso es sencillo pero requiere cuidado.

Confirme nuevamente que toda la potencia del circuito está apagada y bloqueada.

Identifique el número exacto de la pieza del relé fallido. Fuente un reemplazo idéntico o una parte de referencia cruzada totalmente equivalente. Vuelva a verificar todas las especificaciones críticas.

Etiquete cuidadosamente cada cable antes de desconectarlo del relé anterior. Tomar una foto clara con su teléfono también es una excelente práctica.

Retire el relé fallido de su socket o riel DIN. Instale el nuevo relé.

Vuelva a conectar los cables a los terminales correctos en el nuevo relé. Consulte sus etiquetas o fotos. Asegúrese de que todas las conexiones estén seguras.

Una vez que el panel se cierra de forma segura, restaure la energía y pruebe a fondo la funcionalidad del circuito para garantizar que la reparación fuera exitosa.

Lidiar con la adhesión de contacto

¿Qué es la adhesión de contacto?

Si bien el agotamiento de la bobina es una falla para activarse, la adhesión de contacto o la soldadura de contacto, es una falla peligrosa para apagar.

Ocurre cuando los contactos del interruptor del relé enfrentan corrientes extremadamente altas. Esto sucede al controlar un motor grande (corriente de arranque alta) o en un escenario de cortocircuito. El calor intenso del arco eléctrico derrite las superficies de contacto, lo que hace que las solucionen físicamente.

El peligro aquí es crítico. Incluso cuando el sistema de control desenergiza la bobina, los contactos soldados permanecen cerrados. La carga controlada, ya sea un motor, un calentador o estadías de solenoides. Esto crea una condición fugitiva que puede provocar daños en el equipo o representar riesgos de seguridad graves para el personal.

Diagnóstico de contactos soldados

El síntoma primario es una carga que no se apagará. Si un motor continúa funcionando después de presionar el botón de parada, la adhesión de contacto en su relé de control es un sospechoso principal.

Aquí le mostramos cómo diagnosticar definitivamente contactos soldados:

Apague y bloquee toda la energía en el circuito. Esto incluye la potencia de control (bobina) y la potencia de carga.

Establezca su multímetro en la configuración de continuidad. Esto pitea o muestra baja resistencia para un circuito cerrado.

Identifique los contactos del interruptor del lado de carga del relé. Estos generalmente están etiquetados como com (comunes), NO (normalmente abierto) y NC (normalmente cerrado).

Medir para la continuidad entre el COM y sin terminales. En un relé sano y desenergizado, este circuito debe estar abierto (sin lectura "Ol").

Si obtiene un pitido de continuidad o una lectura de ohmios casi cero a través del COM y sin terminales mientras la bobina se desenergiza, los contactos están soldados. Esta es la prueba definitiva sobre cómo lidiar con la adhesión de contacto de retransmisión.

La única solución segura

Los contactos de relé soldados no pueden y nunca deben repararse. Intentar eliminarlos dañará el enchapado especial en las superficies de contacto. Esto crea pozos y una superficie irregular que se producirá y fallará nuevamente muy rápidamente. Esta es una práctica extremadamente insegura.

La única solución segura y correcta es reemplazar todo el relé.

Además, es esencial investigar la causa raíz de la sobrecorriente que condujo a la soldadura. ¿Fue el relevo del amperaje de rotor cerrado del motor (LRA)? ¿Se produjo un cortocircuito en el cableado de la carga? Simplemente reemplazar el relé sin solucionar el problema subyacente solo dará como resultado otro relé soldado.

Conclusión: confiabilidad del edificio

Comprender las razones y soluciones para el agotamiento de la bobina de retransmisión mueve a un técnico de un pensamiento reactivo a proactivo. No se trata solo de intercambiar una parte fallida. Se trata de diagnosticar un sistema para mejorar su salud general y prevenir futuras fallas.

Al centrarnos en los fundamentos, creamos sistemas más robustos y confiables.

Siempre diagnostice antes de reemplazar. Use sus sentidos y su multímetro para confirmar la falla.

El sobretensión y el sobrecalentamiento son las causas principales y prevenibles de la mayoría de los agotamientos de la bobina.

La prevención a través de la selección correcta de componentes y el programa de mantenimiento constante es la mejor solución.

Trate una falla relacionada como la adhesión de contacto como un problema de seguridad crítico que requiere reemplazo inmediato y análisis de causa raíz.

Este enfoque transforma la resolución de problemas de una tarea simple en un proceso valioso. Mejora la seguridad y la confiabilidad de cualquier sistema eléctrico en el que trabaje.
