Cómo usar un relé DPDT para el control del circuito

Puede controlar dos circuitos diferentes a la vez cuando usa un relé DPDT . Este pequeño dispositivo actúa como un interruptor que enciende o desactiva con electricidad en lugar de su mano . Si desea revertir un motor, Swap Power Sources, o simplemente hacer que sus proyectos sean más inteligentes, aprendiendo cómo al cable a un DPDT Relay lo ayudará a hacerlo de manera segura y fácil y fácil {2 {2 {{2 {HAGA SUS A SE TRESTRA UN A LIBER UN ARRIBA DE UNA DPDT ASEJO SACHE SACÁNYE Y SACTEY Y EXACTAMENTE {2 {2. ¡Más fácil de lo que piensas!

Control de llave

Un relé DPDT controla dos circuitos a la vez usando electricidad en lugar de un interruptor manual .

Tiene dos polos y dos lanzamientos, lo que le permite revertir motores o cambiar las fuentes de alimentación fácilmente .

Siempre identifique correctamente los pasadores de bobina y de contacto antes del cableado para evitar daños y garantizar la seguridad .

Use un transistor y un diodo de volante al controlar el relé con un microcontrolador como Arduino .

Cablee los pines comunes, normalmente abiertos y normalmente cerrados cuidadosamente para que coincidan con las necesidades de su proyecto .

Pruebe la configuración de su relé escuchando los clics y verificando las conexiones con un multímetro .

Siga consejos de seguridad como usar el voltaje correcto, tornillos de apriete y evitando imanes fuertes .

Inspeccione y reemplace regularmente los relés desgastados para mantener sus circuitos confiables y prevenir fallas .

Conceptos básicos de retransmisión de DPDT

¿Qué es un relé DPDT?

Un relé DPDT es un tipo especial de interruptor eléctrico que le permite controlar dos circuitos separados al mismo tiempo . Utiliza electricidad para encenderlo o desactivar, en lugar de voltear un interruptor a mano . Las letras se mantienen para dos tirar doble pole . que significa que tiene dos "polas" (o interruptores) dentro, y cada uno puede conectar dos salidas de polo. A menudo ve este relé en proyectos en los que desea revertir un motor o cambiar entre dos fuentes de energía .

Aquí hay un vistazo rápido a algunas especificaciones técnicas que puede encontrar en un relevo típico de DPDT:

Consejo:Siempre verifique el voltaje de la bobina y las clasificaciones de corriente antes de usar un relevo en su proyecto . Esto lo ayuda a evitar daños y mantiene su circuito seguro .

Cómo funciona

Es posible que se pregunte qué sucede dentro cuando enciende un relé DPDT . ¡Es bastante simple! Cuando envía electricidad a la bobina, actúa como un imán y tira de un brazo de metal . Este brazo se mueve dos interruptores al mismo tiempo . Cada interruptor puede conectarse a un "normalmente cerrado" (nc) o "normalmente abierto" (no) contacto . Cuando el relé está apagado, el PIN común toque el contacto nc {4 {} El pin común se mueve al no contacto .

Aquí hay un desglose de las partes principales:

Terminal positivo de la bobina: aquí es donde conectas el voltaje de control .

Terminal negativo de la bobina: esto completa el circuito de bobina .

Common (com): la parte móvil que se conecta a NO o NC .

Normalmente cerrado (nc): conectado a com cuando el relé está apagado .

Normalmente abierto (no): conectado a com cuando el relé está encendido .

Un relé DPDT tiene dos conjuntos de estos contactos, por lo que puede controlar dos circuitos a la vez . Puede ver cómo se compara con otros relés en este cuadro:

Características clave

Obtiene mucha flexibilidad con un relé DPDT . Aquí hay algunas razones por las que puede elegir una para su proyecto:

Puede controlar dos circuitos separados al mismo tiempo .

Cada relé tiene dos entradas comunes y cuatro salidas .

Ideal para revertir la dirección de un motor o cambiar entre fuentes de alimentación .

Maneja alta corriente y voltaje, por lo que funciona para cargas más grandes .

Ofrece más opciones que los interruptores simples como SPST o SPDT .

¡Los modelos confiables y duraderos duran más de un millón de ciclos!

Muchos relés están sellados para evitar el polvo y la humedad, por lo que funcionan bien en entornos difíciles .

Nota:Algunos relés DPDT están construidos para condiciones extremas, como aeroespacial o defensa, y pueden manejar la conmoción, la vibración y el clima duro .

Pinout de relé dpdt

Identificación de pines

Cuando mira un relé DPDT, verá ocho pines en la parte inferior . Cada pin tiene un trabajo especial . Si desea conectar su relé correctamente, necesita saber qué pin hace qué . es cómo puede identificarlos:

El pin 7 y el pin 8 son para la bobina . El pin 7 se conecta a 0 v (negativo), y el pin 8 se conecta a +24 vdc (positivo) . Esto le dice al relé cuándo cambiar .}

Los otros seis pines son para los dos conjuntos de contactos . Cada conjunto tiene un (com), normalmente cerrado (nc) y normalmente abierto (no) pin .

Puede usar un multímetro para probar la resistencia de la bobina entre los pines 7 y 8. Si obtiene una lectura, encontró los pasadores de la bobina .

Para encontrar los pines de contacto, verifique la continuidad . cuando el relé está apagado, el pin COT se conecta al pin NC . cuando alimenta la bobina, el pin de com se conecta al sin pin .

Consejo:Siempre verifique la hoja de datos del relé o el "Diagrama de Dimensiones y Conexión" si la tiene . Esto lo ayuda a que cada PIN con su función .

Aquí hay una mesa simple para ayudarlo a recordar:

Conmutación interna

Dentro de un relé DPDT, encontrará dos interruptores que funcionan juntos . Cuando envía energía a la bobina, ambos interruptores se mueven al mismo tiempo .

Cada interruptor tiene un pasador común que puede conectarse al contacto normalmente cerrado o normalmente abierto . La bobina crea un campo magnético que tira de una armadura metálica . Esta armadura mueve los contactos, por lo que puede controlar dos circuitos a la vez .

Puede pensar en ello así: el relé actúa como dos spdt (lanzamiento doble de un solo polo) cambia dentro de una caja . Cuando enciende la bobina, ambos interruptores se voltean . Es por eso que puede revertir un motor o cambiar dos dispositivos al mismo tiempo .

Diagramas de lectura

Los diagramas de cableado hacen que sea mucho más fácil entender cómo conectar su relé . La mayoría de los diagramas muestran el relé como un cuadro con ocho pines . Los alfileres de la bobina generalmente están marcados en un lado . Los alfileres de contacto están agrupados en pares para cada polo .

Aquí hay un diagrama simple en forma de texto:

[7] --- bobina --- [8]|| [2] [1] [3] [5] [4] [6] nc com no nc com no

El grupo izquierdo (pines 1, 2, 3) es para un circuito .

El grupo correcto (pines 4, 5, 6) es para el otro circuito .

Los pines 7 y 8 son para la bobina .

Nota:Si alguna vez se siente inseguro, verifique la hoja de datos del relé . diagramas allí le mostrarán exactamente cómo los alfileres se conectan dentro .

Cuando siga estos pasos, conectará su relé DPDT correctamente cada vez . Tómese su tiempo, use su multímetro y siempre verifique sus conexiones .

Relé de cableado DPDT

Herramientas y materiales

Antes de comenzar a cablear, reúna todo lo que necesite . Tener las herramientas y materiales adecuados hace que el trabajo sea mucho más fácil y seguro . Aquí hay una lista de verificación útil:

Relé DPDT (asegúrese de que coincida con su voltaje y necesidades de corriente)

Cables (elija el grosor correcto para su carga)

Fuente de alimentación (batería o fuente de alimentación de CC)

Destornillador o alicates pequeños

Stripper y cortador de alambre

Multímetro (para pruebas)

Soldador y soldadura (opcional, para conexiones permanentes)

Tabón de paneles o relé (para obtener prototipos fáciles)

Transistor o MOSFET (si desea controlar el relé con un microcontrolador)

Tubo de cinta eléctrica o retráctil con calor

Consejo:Siempre verifique la hoja de datos de su relé antes de comenzar . Esto lo ayuda a evitar errores de cableado .

Pasos de cableado

El cableado de un relé DPDT puede parecer complicado, pero puede hacerlo paso a paso . Desglose para que pueda seguir fácilmente .

Terminales de bobina

Encuentre los dos pines de bobina en su relé . Estos generalmente se marcan en el caso o en la hoja de datos .

Conecte un pin de bobina al lado positivo de su voltaje de control (por ejemplo, +5 V o +12 v) .

Conecte el otro pin de bobina a tierra (0 v) .

Si usa un microcontroller (como arduino), no puede conectar la bobina directamente . La bobina dibuja más corriente que el microcontrolador puede manejar . use un transistor o mosfet como un interruptor . conectar el colector de transistor o desagüe a un PIN de la coil, y el emitimiento o fuente de la fuente a la base a la base a la base a la base a la base a la base a la base a la base a la base a la base a un emitimiento o a la fuente a la fuente a la base a la base a un transmisor de la coil, y al emitimiento o fuente a la fuente a la fuente a la fuente de la coil, y a la fuente de la fuente de la coil o El pin de microcontrolador se conecta a la base o puerta del transistor a través de una resistencia .

Coloque un diodo (como 1N4007) a través de los pines de la bobina . La franja en el diodo se enfrenta al lado positivo . Esto protege su circuito de picos de voltaje cuando el relé se apaga .

Nota:Siempre verifique el voltaje de la bobina y las clasificaciones de corriente . usando el voltaje incorrecto puede dañar el relé o su circuito de control .

Common, no, contactos de NC

Ahora puede conectar el lado de carga de su relé . Cada polo tiene tres pines: comunes (com), normalmente abierto (no) y normalmente cerrado (nc) .

Identifique los dos conjuntos de contactos . Cada conjunto tiene un pin, no y nc pin .

Conecte su fuente de alimentación al pin COM del primer conjunto .

Conecte su dispositivo (como una luz o motor) al sin pin si desea que se encienda cuando el relé se activa . Use el pin NC si desea que se encienda cuando el relé está apagado .

Repita los pasos 2 y 3 para el segundo conjunto de contactos . Puede controlar un segundo dispositivo o usarlo para revertir un motor .

Vuelva a verificar todas las conexiones antes de encender .

Aquí hay una guía visual rápida en el formulario de lista:

Reúna sus herramientas y materiales .

Identifique los pines de relé: dos comunes (com), dos normalmente abiertos (no) y dos normalmente cerrados (nc) .

Conecte la fuente de alimentación a un terminal común (com) .

Conecte la carga a un terminal normalmente abierto (no) .

Si es necesario, conecte la carga al terminal normalmente cerrado (NC) para "siempre encendido" cuando el relé está apagado .

Repita para el segundo conjunto de pin, no y nc pines .

Consejo profesional:Use un zócalo de placa o relé para probar . Esto le permite hacer cambios sin soldar .

Pruebasel relé

Terminaste del cableado, así que ahora es el momento de probar tu configuración . La prueba te ayuda a captar errores antes de conectar tus dispositivos reales .

Encienda su circuito de control . Escuche un "clic" del relé . Este sonido significa que la bobina funciona .

Use un multímetro para verificar los contactos . Cuando el relé está apagado, el pin COM debe conectarse al pin NC . Cuando activa el relé, el pin COM debe conectarse al PIN no .

Si usa un microcontrolador, cargue un boceto simple para activar y apagar el relé . Mire su dispositivo o luz indicadora para ver si funciona como se esperaba .

Si algo no funciona, apague la alimentación y verifique su cableado . Asegúrese de conectar la bobina y contactar correctamente .

Recordatorio de seguridad:Nunca toque cables o terminales en vivo cuando el circuito está alimentado . Siempre desconecte la potencia antes de hacer cambios .

Con estos pasos, puede conectar y probar un relé DPDT con confianza . Tómese su tiempo, siga cada paso y obtendrá excelentes resultados .

Aplicaciones de retransmisión DPDT

Controlar dos circuitos

Puede usar un relé DPDT para controlar dos dispositivos diferentes al mismo tiempo . Imagine que desea encender un ventilador y una luz con un botón .

Cablee cada dispositivo a su propio conjunto de contactos en el relé . cuando presiona el botón, el relé cambia ambos circuitos . esta configuración funciona muy bien para proyectos donde desea automatizar más de una cosa a la vez .

Muchos proyectos del mundo real usan este método . Por ejemplo, algunas personas construyen módulos de relé que permiten que un microcontrolador, como un ESP32, encienda dos bombillas o cambie entre un ventilador y una luz . puede ver indicadores LED que muestran qué dispositivo está en . estos proyectos demuestran cuán fácil es usar un relé de DPDT para DPDT para el relevo para el hogar Smart Home Smart Home Smart. Experimentos .

Consejo:El relé mantiene el lado de control (como su microcontrolador o interruptor) separado del lado de alta potencia (como su ventilador o luz) . Este aislamiento mantiene su circuito de control a salvo de grandes oleadas o fallas .

Dirección de motor inversa

Uno de los mejores trucos que puedes hacer conUn relé DPDT es inversaLa dirección de un motor DC . lo hace cambiando los cables que se conectan al motor . Cuando activa el relé, cambia la polaridad, por lo que el motor gira la otra forma . Esto es perfecto para proyectos como robot, persianas de las ventanas o cualquier cosa que debe moverse hacia atrás y hacia atrás .}}

Así es como funciona:

En el estado normal del relé, el motor gira en un sentido .

Cuando energiza el relé, los contactos se volcan y el motor gira en el otro lado .

Las personas en foros y guías a menudo muestran esta configuración . le advierten que apague el motor antes de cambiar las instrucciones . Esto lo ayuda a evitar grandes aumentos de corriente que podrían dañar sus partes . algunos constructores agregan relevos adicionales o conmutadores manuales para obtener más control . Usar circuitos o diodos o diodos para detener las chispas y proteger los relajos adicionales y proteger los cambios manuales para más control . Otros usan circuitos o diodos de detención para detener los relevos y proteger los interruptores y los interruptores manuales para obtener más control . Otros usan circuitos o diodos de detención para detener las chispas y proteger los interruptores y los interruptores manuales y proteger más el control . Usar los circuitos o los diodos de detención de los diodos para detener las chanclos y Relé .

También puede encontrar este método en muchas guías de bricolaje ., por ejemplo, un proyecto Instructable muestra cómo conectar un interruptor de balancín DPDT para revertir un motor . La guía del controlador AllTrax explica cómo un contactor inverso, que funciona como un relé de DPDT, cambia de dirección segura . También se muestra cómo se muestra un contenido de altura inversa. seguridad .

Nota:Si desea controlar el relé con un microcontrolador, use un circuito de controladores . Esto mantiene su microcontrolador seguro y se asegura de que el relé obtenga suficiente potencia .

Cambiar fuentes de alimentación

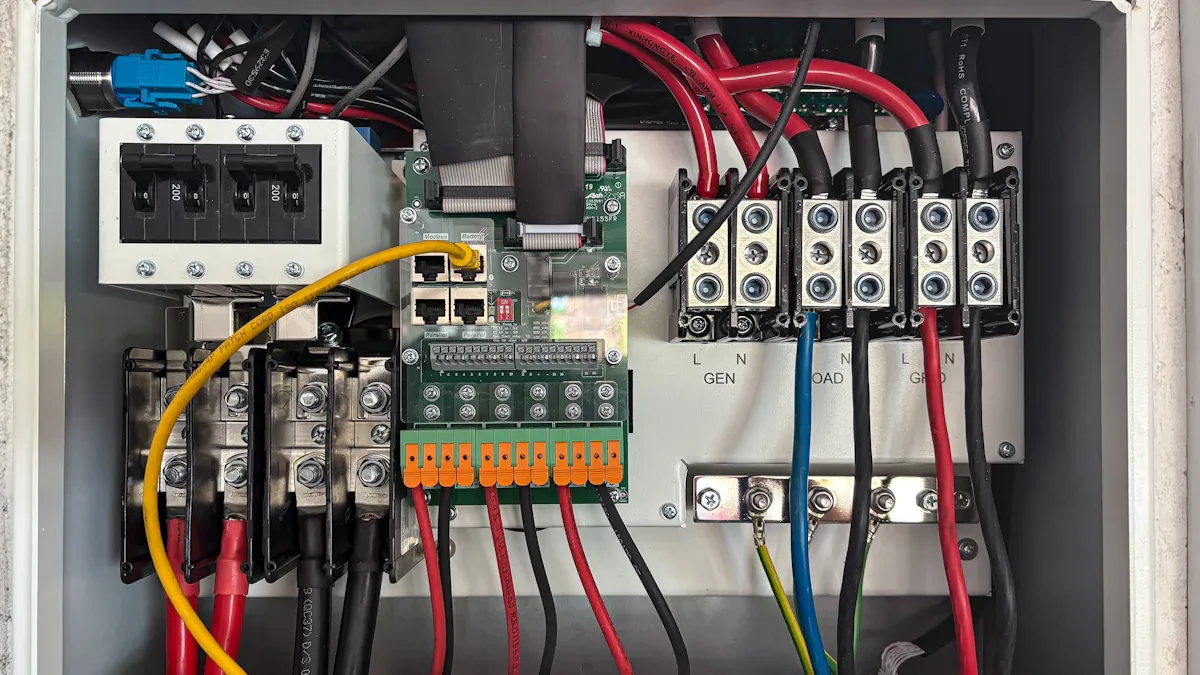

Puede usar un relé DPDT para cambiar entre dos fuentes de alimentación . Tal vez desee que su proyecto se ejecute en baterías cuando la alimentación principal se apagará . cablee una fuente de alimentación a cada conjunto de contactos . Cuando el relé está apagado, su dispositivo usa la primera fuente de alimentación {{3} cuando se enciende, cambia el relé, se cambia a la respaldo {

Esta configuración es común en los sistemas de energía de respaldo, proyectos solares e incluso algunos juguetes . También puede usarla para cambiar entre dos cargas diferentes, como un ventilador y una luz, con indicadores visuales para mostrar cuál está activo .

Aquí hay una tabla que muestra cómo funcionan los relés DPDT en las pruebas del mundo real:

Obtiene un cambio seguro y una larga vida útil, incluso con cargas difíciles . El relé también mantiene sus circuitos de control y carga separados, por lo que no tiene que preocuparse por mezclar señales o causar pantalones cortos .

Consejo profesional:Algunos relés DPDT tienen una característica de enganche . Esto significa que permanecen en su última posición incluso después de eliminar la potencia . Otros no encendidos y regresan a su estado predeterminado cuando la potencia está apagada . Elija el tipo que se ajuste a su proyecto mejor .

Seguridad y mejores prácticas

Manejo seguro

Desea que sus proyectos de retransmisión funcionen de manera segura cada vez . Los buenos hábitos lo ayudan a evitar accidentes y mantienen sus circuitos funcionando sin problemas . Aquí hay algunos pasos de seguridad importantes que siempre debe seguir:

Apriete todos los tornillos al par derecho . Los tornillos sueltos pueden causar calor e incluso quemar .

Vuelva a verificar la polaridad de sus conexiones . La polaridad incorrecta puede estropear el conmutación .

Nunca suelte o desarme un relé . Esto puede romperlo o causar descarga eléctrica .

Mantenga los relés alejados de imanes fuertes . Los campos magnéticos fuertes pueden causar arcos peligrosos o problemas de aislamiento .

Use el relé solo dentro de su rango de voltaje . Demasiado voltaje puede quemarse .

Reemplace los relés en un horario regular . Los relés antiguos pueden fallar y causar problemas de arco .

No use ni almacene relés en un vacío . Esto puede dañar el sello .

Evite activar y apagar el relé demasiado rápido . Los ciclos rápidos pueden sobrecalentar la bobina .

Use una fuente de alimentación con una áspera baja . Alta onda puede causar columpios de voltaje o voltaje .

Nunca supere el voltaje o corriente máxima . que demasiado puede causar arcos o quemar .

Solo use relés dentro de sus clasificaciones de contacto . Cargas inductivas Desgaste relés más rápido .

Mantenga los relés alejados del agua, los productos químicos y el aceite . estos pueden corroer o dañar el relé .

Siempre apague la alimentación y verifique el voltaje sobrante antes de tocar o reemplazar un relé .

Use el aislamiento adecuado y los cables de cubierta para mantener todo seguro .

⚡ Consejo:Siempre lea la hoja de datos para su relé . le indica los límites seguros y las mejores formas de usarla .

Evitar errores

Puede prevenir la mayoría de los problemas verificando su trabajo antes de encender . Aquí hay algunos errores comunes y cómo evitarlos:

Mezclar la bobina y los pasadores de contacto . etiquete sus cables o use un diagrama .

Olvidar el diodo de volante cuando se usa un microcontrolador . Esto puede dañar su placa .

Usar el voltaje incorrecto o la corriente . Siempre coincida con su relé con su fuente de alimentación y cargar .

No verificar los cables sueltos . remolcar suavemente en cada cable para asegurarse de que sea seguro .

Omitir el paso de prueba . Use un multímetro para verificar las conexiones antes de agregar sus dispositivos reales .

🛑 Nota:Si alguna vez huele a arder o vea humo, apague la potencia de inmediato y verifique su cableado .

Operación confiable

Desea que su retransmisión dure mucho tiempo y funcione cada vez que lo necesite . Relés de prueba de fabricantes de muchas maneras para asegurarse de que sean confiables . Aquí hay un vistazo rápido a cómo lo hacen:

Los relés usan materiales fuertes como el óxido de cadmio plateado para los contactos . También tienen brechas de aislamiento y aire para mantener los circuitos separados . Muchos relés duran hasta 10 millones de ciclos si los usa de la manera correcta . después de los consejos anteriores ayuda a obtener la mayor cantidad de su relé y mantiene sus proyectos seguros .}}}}}}

Solución de problemas

Problemas de cableado

Los problemas de cableado pueden escabullirse sobre usted, pero puede encontrarlos con un enfoque cuidadoso . Comience dividiendo su circuito en partes más pequeñas . Mire la carga (como un ventilador), los cables entre la carga y el relé, el cableado de retransmisión en sí mismo y los cables de la fusible a la}}}}

Siga estos pasos para rastrear los problemas de cableado:

Divida su circuito en secciones: carga,cableado para transmitir, cableado de retransmisión y cableado de fusible .

Cambiar piezas, como usar un ventilador diferente, para ver si el problema permanece o desaparece .

Verifique todos los cables y los terminales de retransmisión por daño . Busque aislamiento que haya sido empujado, frotado o pelliztado por tornillos .

Saca el relé de su montaje . A veces, encontrarás daño oculto como cinta desgarrada o terminales tocando metal .

Trace cada cable, especialmente donde pasa por manchas apretadas o partes móviles casi móviles . corta lazos de cable y abre tubos si necesita verificar las rupturas ocultas .

Use un multímetro digital para probar la continuidad y el voltaje en diferentes puntos .

Trabaje a través de cada sección paso a paso, al igual que seguir un diagrama de flujo .

🔎 Consejo:Siempre busque cables sueltos o signos de desgaste . Una inspección cuidadosa le ahorra tiempo más tarde .

Relés defectuosos

A veces, el relé en sí causa problemas ., puede ver problemas si el relé se ha eliminado o manejado aproximadamente . incluso un golpe duro durante el envío puede causar daños dentro de . Si el agua o el polvo entra en el trabajo, el relé solo puede funcionar a veces o no en total} {}}} bent o las terminales sueltas también pueden parar el relé del relego correcto a la derecha.

Esto es lo que puede hacer para verificar un relevo malo:

Busque grietas, abolladuras o pines doblados en el caso de retransmisión .

Pruebe el aislamiento del relé con un probador de alta potencia si tiene uno . Esto verifica los pantalones cortos ocultos .

Mida la resistencia de la bobina con un multímetro . Si no obtiene lectura o un valor extraño, la bobina puede romperse .

Pruebe los contactos de retransmisión ejecutando el relé con el voltaje correcto y la corriente . Intente al menos 6V DC y 100MA, pero 12V DC y 500MA funcionan aún mejor .

Escuche los sonidos de zumbido o haciendo clic . Si el relé zumba o no hace clic, puede tener un problema de contacto .

No confíe solo en un metro o una sonda lógica para pruebas de contacto . A veces, estas herramientas pierden problemas .

⚠️ Nota:Las fallas de retransmisión intermitentes pueden desaparecer cuando maneja el relé . siempre pruebelo en su circuito real si sospecha que los problemas .

Consejos de rendimiento

Desea que su relé funcione sin problemas cada vez . Aquí hay algunos consejos para mantener su circuito en funcionamiento:

Use el voltaje y la corriente adecuados para su relé . demasiado o muy poco puede causar problemas .

Mantenga su cableado ordenado y seguro . Los cables sueltos pueden causar fallas aleatorias .

Reemplace los relés que muestren signos de desgaste, como contactos con picadura o sonidos de clic débiles .

Evite encender y apagar el relé demasiado rápido . Déle un momento para asentarse entre ciclos .

Almacene los relés en un lugar seco y limpio para evitar el óxido o la corrosión .

Pruebe su relé en condiciones de trabajo reales, no solo en el banco .

🛠️ Consejo profesional:Mantenga un relé de repuesto a mano . intercambio en uno nuevo a menudo es la forma más rápida de confirmar un problema .

Ha aprendido cómo conectar, probar y usar un relé para el control de circuito . Siempre verifique sus conexiones y use materiales no magnéticos cuando desee evitar la interferencia . Mantenga su espacio de trabajo organizado y los cables para evitar el ruido . Intente nuevas configuraciones, como la inversión, como si hay una motor o cambie las fuentes {5.}}}, intenten que las nuevas configuraciones sean nuevas configuraciones, como la inversión, como la inversión o cambie o cambie las fuentes {5.}}, lo desee, pruebe las nuevas configuraciones, como se vaya a las nuevas configuraciones, como se vaya a la inversión o cambie la potencia o cambie las fuentes {5.}}}, intenten que sean nuevas configuraciones, lo que desee, lo que desee. que usan relés en experimentos con blindaje o monitoreo remoto . ¡Manténgase curioso y siga construyendo!

Preguntas frecuentes

¿Cómo saber si su relé DPDT está funcionando?

Escuche un clic cuando alimente la bobina . También puede usar un multímetro para verificar si el pin común se conecta al PIN no cuando el relé se enciende . Si nada cambia, verifique su cableado .

¿Puedes usar un relé DPDT con un Arduino?

¡Sí, puedes! Use un transistor o MOSFET para impulsar el relé, ya que el pin Arduino no puede suministrar suficiente corriente . No olvide agregar un diodo de volante a través de la bobina de retransmisión para protección .

¿Qué sucede si cede la bobina hacia atrás?

La mayoría de los relés DPDT funcionan bien de cualquier manera, a menos que tengan un diodo incorporado . Si su relé tiene un diodo, cablearlo hacia atrás puede dañar el diodo o su circuito . siempre verifique la hoja de datos antes de conectar .

¿Cuánta corriente puede manejar un retransmisión DPDT?

Verifique la hoja de datos del relé para obtener la calificación de corriente máxima . Muchos relés DPDT manejan 5 a 15 amperios . Nunca excedan este límite, o puede grabar los contactos o causar el relé para fallar .

¿Por qué tu relevo se pone caliente?

Un relé caliente generalmente significa que está ejecutando demasiada corriente o usando el voltaje incorrecto . Asegúrese de que su carga coincida con las clasificaciones del relé . Si el relé todavía se calienta, reemplácela con una clasificación más alta .

¿Puede revertir un motor con solo un relé DPDT?

¡Sí! Cablee el motor a los contactos del relé para que voltear el relé cambie la polaridad . Esto hace que el motor gire en la dirección opuesta . siempre apague el motor antes de cambiar para evitar daños .

¿Cuál es la diferencia entre los relevos DPDT de enganche y no liquidantes?

Un relé de enganche permanece en su última posición incluso después de eliminar la potencia . Un relé no encendido vuelve a su estado predeterminado cuando suena la potencia . Elija el tipo que se ajuste a las necesidades de su proyecto .

¿Necesita usar ambos conjuntos de contactos?

No, no tiene que usar ambos conjuntos ., puede usar solo un conjunto si su proyecto solo necesita cambiar un circuito . El otro conjunto permanecerá sin usar y no afectará cómo funciona el relé .
