Construcción de un sistema de control industrial con Arduino y módulos de relé

Puede crear un sistema de control industrial potente utilizando arduino y módulos de relés para la automatización. Mucha gente inicia proyectos como este porque Arduino hace que la automatización sea fácil y flexible. Para mantener segura su automatización, elija siempre relés con las clasificaciones de voltaje y corriente correctas. Los proyectos de automatización a menudo tienen problemas como corriente de entrada o aislamiento insuficiente. Por ejemplo, usar un módulo de relé con un circuito controlador de transistor ayuda cuando arduino no puede proporcionar suficiente corriente. La siguiente tabla muestra más problemas y formas de solucionarlos:

Si ignora la corriente de entrada, el relé puede romperse. Siempre verifique las clasificaciones de CA y CC en la hoja de datos para la automatización. Agregue protección contra retorno para evitar que arduino se dañe. Con los pasos correctos, su proyecto de automatización será seguro y funcionará bien.

Conclusiones clave

Elija el módulo de relé correcto verificando el voltaje y la corriente. Esto ayuda a mantener su proyecto seguro y funcionando bien.

Utilice diodos flyback y optoacopladores para mantener seguro su Arduino. Evitan que los picos de voltaje y la alta potencia causen problemas. Esto hace que su sistema funcione mejor.

Piense en la corriente de entrada y elija relés que puedan manejarla. Esto evita que sus piezas se dañen.

Utilice pasos de cableado seguros, como usar cables gruesos para cargas grandes. Etiquete todas las conexiones para no cometer errores.

Comience con proyectos sencillos de automatización del hogar utilizando Arduino y módulos de relé. Pase a proyectos industriales más difíciles a medida que aprenda más.

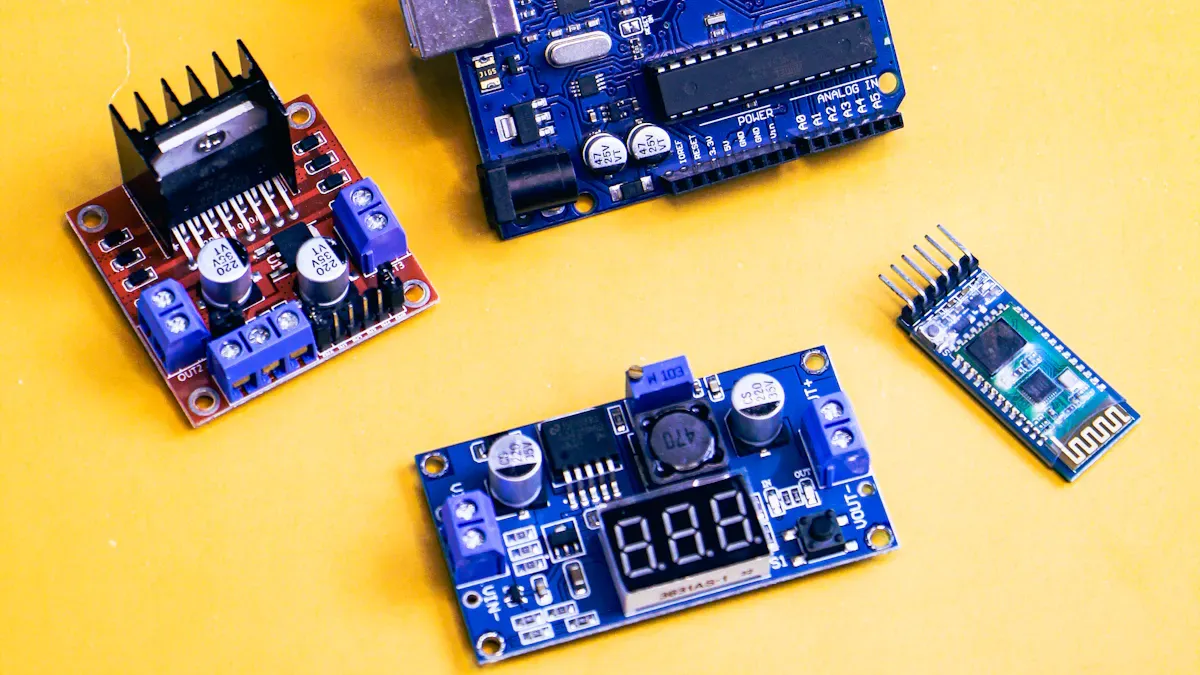

Selección de módulo de relé para automatización industrial

Elegir el módulo de relé adecuado

Elegir un módulo de relé es importante para su proyecto. El mejor relé depende de lo que quieras controlar, dónde se utilizará y las señales de tu arduino. En fábricas y empresas, existen tres tipos principales de módulos de relés. Cada tipo funciona mejor para determinados trabajos y tiene características especiales.

Verifique el tamaño y cómo se monta el relé. Asegúrate de que encaje en tu caja o panel. Mire lo rápido que puede encenderse y apagarse. Los relés-de estado sólido son buenos para trabajos rápidos. Si necesita que funcione todo el tiempo, elija uno que sea fuerte. La intensidad de la sobrecorriente ayuda al relé a sobrevivir a breves ráfagas de alta potencia.

Consejo: piense siempre en dónde utilizará el relé. El calor, el agua o los productos químicos pueden hacer que los relés funcionen mal.

Debe mantener separados el lado de control y el lado de carga. Esto mantiene su arduino seguro. Si quieres controlar más de una cosa, consigue un relé con más contactos.

Clasificaciones de voltaje y corriente explicadas

Los números de voltaje y corriente son muy importantes al elegir un relé. El relé debe manejar al menos tanta energía como la que usan sus dispositivos. Por ejemplo, si su dispositivo usa 120 VCA y 10 A, elija un relé que pueda manejar más que eso. Esto mantiene su proyecto seguro y funcionando bien.

El voltaje y la corriente del relé deben ser tan altos o superiores a lo que necesita su dispositivo.

El tipo de carga (CA o CC) y el grado de aislamiento que necesita también son importantes.

Las clasificaciones de contacto le indican la potencia máxima que puede manejar el relé. Estos números cambian con diferentes cargas. Si no sigues estos números, podrías romper tu relé o arduino.

Nota: Siempre verifique los números de CA y CC en la hoja de datos. Algunos relés son mejores para CA, otros para CC.

Compatibilidad con placas Arduino

Debes asegurarte de que tu relé funcione con tu arduino. Algunos relés utilizan conectores DuPont, pero estos pueden estar flojos. Los relés con conectores de tornillo son mejores para uso comercial y de fábrica.

Muchos relés tienen puentes para voltaje de disparo alto o bajo. Configúrelos para que coincidan con la salida de su arduino. Algunas personas alimentan los relés desde el arduino, pero los grandes proyectos necesitan su propia fuente de alimentación. Las bobinas de relé pueden consumir más energía de la que puede proporcionar su arduino.

Los relés de alto voltaje necesitan señales de 3-5 V.

Los relés de bajo voltaje necesitan señales de 0V o de tierra.

Si usa otra fuente de energía, conecte todo a tierra de la misma manera.

El cableado y la configuración deben realizarse correctamente para que el relé funcione. Si utiliza otra fuente de alimentación, asegúrese de que todas las conexiones coincidan. Los MOSFET ayudan a su arduino a controlar dispositivos grandes de forma segura. Evitan que su arduino resulte dañado por la alta potencia.

Consejo: Para alto voltaje, use MOSFET u otro relé intermedio. Esto mantiene su arduino seguro y hace que su proyecto funcione mejor.

Puede utilizar relés en casa o en fábricas. Arduino simplifica el control de los relés, pero debes seguir estos pasos para mantener todo seguro y funcionando bien.

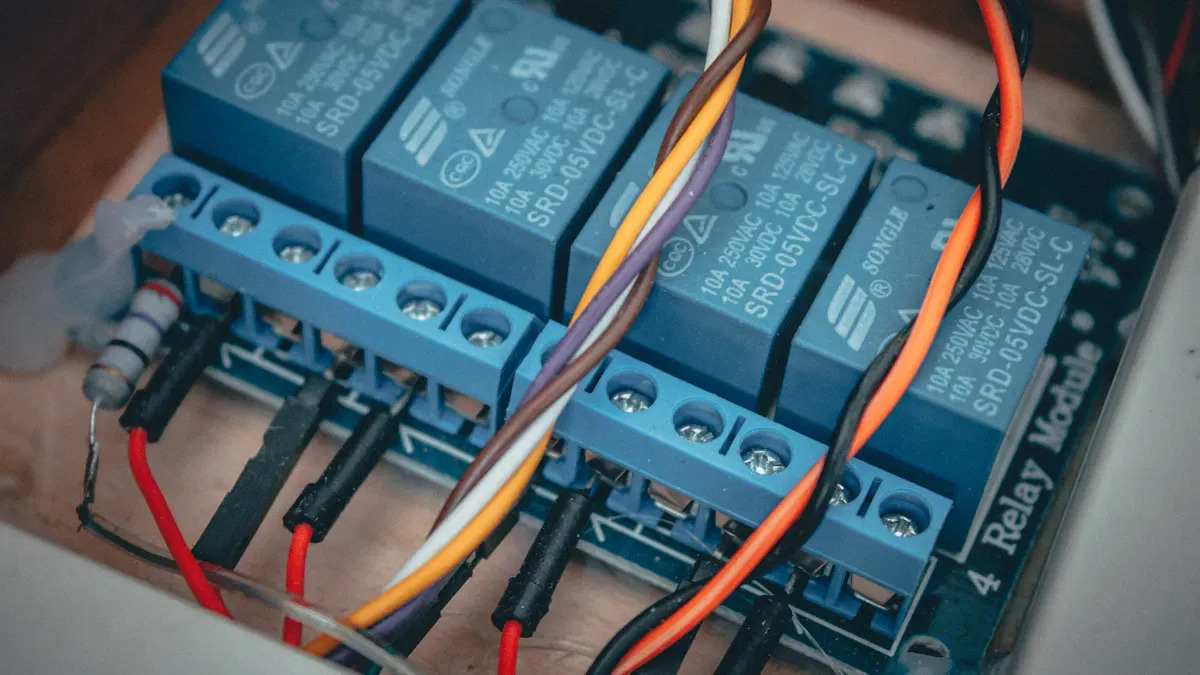

Módulos de relés de cableado e interfaz

Pines y conexiones del módulo de relé

Necesita conocer los pines antes de usar módulos de relé. Esto le ayuda a conectar las cosas de la manera correcta. La mayoría de los módulos de relé para arduino usan los mismos nombres de pines. La siguiente tabla explica qué hace cada pin:

Conecte DC+ y DC- a su fuente de alimentación. El pin IN va a un pin digital de tu arduino. Cuando arduino envía una señal, el relé cambia. Utilice NO y NC para controlar cosas como una lámpara o un motor. Mire siempre el diagrama del circuito antes de comenzar a cablear. Esto le ayuda a evitar errores y mantiene su proyecto seguro.

Prácticas de cableado seguro para cargas industriales

El cableado seguro es muy importante en la automatización industrial. Necesita las piezas adecuadas para proteger su arduino y su equipo. Los relés te permiten controlar dispositivos grandes con señales pequeñas. Esto hace que su sistema sea más seguro y confiable.

Utilice un optoacoplador para mantener separados los lados de arduino y de alta-potencia. Esto evita que voltajes peligrosos lleguen a su arduino.

Agregue un fusible a su circuito. El fusible romperá el circuito si fluye demasiada corriente.

Utilice cables gruesos para cargas grandes. Los cables delgados pueden calentarse y causar problemas.

Siga siempre el diagrama de circuito para control doméstico o industrial. Esto muestra dónde colocar cada cable y pieza.

Consejo: Etiquete sus cables y verifique cada conexión antes de encender la alimentación. Esto puede evitar que ocurran accidentes.

En las fábricas, a menudo es necesario cambiar motores o bombas. El módulo de relé, si está conectado correctamente, le permite hacer esto de forma segura. El optoacoplador proporciona aislamiento eléctrico, lo cual es muy importante en las fábricas. También puedes utilizar estas ideas en casa, pero las fábricas necesitan más protección.

Errores comunes de cableado

A veces la gente comete errores al utilizar arduino con módulos de relé. Estos errores pueden dañar su sistema o hacerlo inseguro. Aquí hay algunos problemas que debes evitar:

No se está planificando la corriente de irrupción. Si omite esto, los contactos del relé pueden romperse.

Usar el relé incorrecto para cargas de CA o CC. Siempre verifique las clasificaciones antes de conectar su carga.

Olvidando el diodo flyback. Sin él, los picos de voltaje pueden dañar su arduino.

Utilizar cables demasiado finos. Los cables delgados pueden reducir el voltaje e incluso provocar incendios.

Elegir el material de contacto incorrecto. Algunos materiales funcionan mejor para determinadas cargas.

Nota: Lea siempre la hoja de datos de su módulo de relé. Le indica cómo usarlo de la manera correcta en proyectos.

En casa las cargas suelen ser menores. Puede utilizar cableado simple y relés más pequeños. En las fábricas, se necesitan relés más fuertes, cables más gruesos y más piezas de seguridad. Un buen cableado mantiene su arduino seguro y su sistema funcionando bien.

Si sigue estos pasos y revisa su cableado, su sistema de automatización será seguro y confiable. Ya sea que trabaje en un circuito doméstico o en un gran proyecto de fábrica, un cableado cuidadoso y las piezas correctas son muy importantes.

Programación del módulo de relé Arduino

Código de control básico

Puede comenzar su proyecto de automatización escribiendo código sencillo. Este código te ayuda a controlar un módulo de relé con arduino. Un relé funciona como un interruptor. Le permite a tu arduino encender o apagar cosas. Muchos módulos de relé utilizan lógica-baja activa. Debe configurar el pin de control en BAJO para encender el relé. Aquí hay un ejemplo simple:

const int retransmisiónPin=7; configuración vacía() { pinMode(relayPin, SALIDA); escritura digital (pin de relé, ALTO); // Relé apagado } void loop() { digitalWrite(relayPin, LOW); // Retransmisión en retardo(1000); // Espere 1 segundo digitalWrite(relayPin, HIGH); // Retraso de apagado del relé(1000); // Espera 1 segundo }

Este código enciende y apaga el relé cada segundo. Puede utilizar esta configuración para controlar luces, motores u otros dispositivos.

Integración de sensores para la automatización

Agregar sensores a su proyecto arduino lo hace más inteligente. Los sensores dan retroalimentación en tiempo real. Su sistema puede reaccionar rápidamente a los cambios. Estas son las formas en que ayudan los sensores:

Los sensores te permiten utilizar el control de bucle-cerrado para mejorar la precisión.

Obtiene actualizaciones sobre la posición del actuador a medida que se mueve.

Su automatización puede responder a la temperatura, la luz o el movimiento.

Por ejemplo, puedes conectar un sensor de temperatura a arduino. Si la temperatura sube demasiado, su código puede encender un ventilador usando el relé. Esto hace que su proyecto de automatización sea más confiable y flexible.

Implementación de la lógica de seguridad

La seguridad es muy importante en la automatización industrial. Debes asegurarte de que tu código nunca encienda dos relés al mismo tiempo si eso podría causar un cortocircuito. Siempre verifique que solo un relé esté activo a la vez. También puede agregar interruptores de límite para evitar que los actuadores se muevan demasiado.

Si ambos relés se encienden al mismo tiempo, corre el riesgo de sufrir un cortocircuito y un posible incendio. Siempre agregue comprobaciones en su código para evitar esto. Utilice interruptores de límite para detener el movimiento en los puntos correctos.

Siga estas mejores prácticas para una automatización confiable:

Utilice fusibles o disyuntores para protección contra sobrecorriente.

Agregue botones de parada de emergencia para un apagado rápido.

Utilice cables del tamaño adecuado y manténgalos alejados de las piezas móviles.

Pruebe su sistema bajo carga completa antes de usarlo en un entorno industrial.

Coloque los dispositivos electrónicos en recintos seguros.

Si sigue estos pasos, hará que su proyecto de automatización sea más seguro y confiable al interactuar con sistemas de módulos de relés.

De la domótica con Arduino a las aplicaciones industriales

Casos de uso de automatización del hogar

Puedes comenzar con la domótica usando arduino. Mucha gente usa arduino y módulos de relés para controlar las cosas en casa. Puedes encender luces, ventiladores o cafeteras con un proyecto sencillo. Los módulos Bluetooth te permiten controlar dispositivos sin cables. Puedes usar tu teléfono para encender o apagar cosas. Los módulos de relé funcionan con dispositivos de CA y CC, por lo que tiene muchas opciones.

Algunos proyectos comunes de domótica que utilizan arduino son:

Encender y apagar luces con tu teléfono

Controlar ventiladores o calentadores cuando la habitación se calienta o enfría

Regar tu jardín con un temporizador

Configurar los electrodomésticos para que funcionen en determinados momentos

Usar sensores para abrir o cerrar puertas de garaje

Sólo necesita un módulo de relé para trabajos sencillos. Esto hace que la domótica con arduino sea sencilla y económica.

Ampliación al control industrial

Cuando se pasa de la automatización del hogar utilizando arduino a un proyecto de automatización industrial, es necesario pensar en trabajos de control más difíciles. Las configuraciones de proyectos de automatización industrial utilizan módulos de relés múltiples para controlar muchas cosas a la vez. Esto te da más opciones, pero debes planificar bien.

Aquí hay una tabla para mostrar qué cambia cuando asciendes:

Para un proyecto de automatización industrial, debe agregar fusibles o disyuntores para protección contra sobrecorriente. Los interruptores de límite impiden que las máquinas se muevan demasiado. Los botones de parada de emergencia mantienen su proyecto seguro si algo sale mal.

Confiabilidad y solución de problemas

Quiere que su sistema de automatización funcione en todo momento. En la automatización del hogar con arduino, puedes solucionar la mayoría de los problemas verificando los cables y el código. Para un proyecto de automatización industrial, necesita verificar más cosas para que su sistema siga funcionando bien.

Siga estos pasos de solución de problemas:

Busque marcas de quemaduras, óxido o cables sueltos en sus módulos de relé.

Utilice un multímetro para comprobar si el relé y los fusibles funcionan correctamente.

Verifique si hay códigos de error o luces si usa relés inteligentes.

Utilice siempre el mismo tipo de pieza cuando reemplace algo.

Si una pieza se rompe mucho, comprueba si la carga es demasiado alta y consigue una pieza más fuerte.

Consejo: una buena planificación y verificación de su sistema a menudo ayuda a que su proyecto de automatización dure más y funcione mejor.

Puede comenzar con la automatización del hogar usando arduino y aprender sobre la marcha. A medida que mejore, podrá construir sistemas de control más grandes para las necesidades de proyectos de automatización industrial. Cada paso le ayuda a aprender más sobre automatización, arduino y control.

Puede construir un sistema de control industrial confiable utilizando Arduino y módulos de relé siguiendo estos pasos. Primero, averigüe qué necesita su carga, como voltaje y corriente. Luego, elija un relé que pueda manejar una cantidad segura de corriente y el voltaje correcto. Luego, haga coincidir el voltaje de control con su Arduino. Decide cuántos canales necesitas para tu proyecto. Además, busque funciones como opto-aislamiento para proteger su sistema. Elegir el relé correcto mantiene todo seguro y funcionando bien. Arduino es bueno tanto para la automatización doméstica como industrial porque es flexible y fácil de usar. Comienza con pequeños proyectos y mejora tus habilidades. Para un aprendizaje más avanzado, consulte estos recursos:

Preguntas frecuentes

¿Cómo eliges el módulo de relé adecuado para tu proyecto Arduino?

Debe verificar el voltaje y las corrientes nominales de sus dispositivos. Elija un relé que coincida o supere estos números. Busque opto-aislamiento si desea mayor seguridad.

¿Puedes controlar aparatos de CA con Arduino y módulos de relé?

Sí, puedes controlar aparatos de aire acondicionado. Asegúrese de que su relé pueda soportar el voltaje y la corriente de CA. Siga siempre las reglas de seguridad y utilice el cableado adecuado.

¿Qué es el opto-aislamiento y por qué es importante?

El opto-aislamiento mantiene tu Arduino a salvo de altos voltajes. Utiliza luz para transferir señales entre circuitos. Evitas descargas eléctricas y proteges tu tabla.

¿Por qué su módulo de relé necesita un diodo de retorno?

Un diodo de retorno detiene los picos de voltaje cuando el relé se apaga. Proteges tu Arduino de daños. Siempre verifique si su módulo de relé tiene esta característica.

¿Qué debes hacer si tu módulo de relé no funciona?

Primero verifique su cableado. Asegúrese de conectar el pin IN al pin Arduino correcto. Pruebe su fuente de alimentación. Reemplace el relé si ve marcas de quemaduras o escucha clics.
