¡Hola! Como proveedor de relés de 220 V, a menudo me preguntan si se puede utilizar un relé de 220 V en un circuito de control de bomba de agua. Bueno, profundicemos en este tema y descubramos todo al respecto.
En primer lugar, comprendamos qué es un relé de 220 V. Un relé es un interruptor operado eléctricamente. Cuando se aplica una señal eléctrica a su bobina, puede abrir o cerrar un conjunto de contactos. Un relé de 220 V está diseñado para funcionar con una fuente de alimentación de 220 V para la bobina. Este tipo de relé es bastante común en aplicaciones domésticas e industriales donde el voltaje estándar es 220V.
Ahora bien, cuando se trata de circuitos de control de bombas de agua, el uso de un relé de 220 V es posible y, a menudo, muy práctico. Las bombas de agua se utilizan en diversos entornos, como sistemas de suministro de agua domésticos, riego agrícola y sistemas de refrigeración industrial. Es necesario controlarlos de forma que se asegure su correcto funcionamiento, como arrancar y parar en el momento adecuado.
Ventajas de utilizar un relé de 220 V en el control de bombas de agua
- Compatibilidad de voltaje: Dado que muchas áreas tienen una fuente de alimentación de 220 V, el uso de un relé de 220 V elimina la necesidad de componentes de conversión de voltaje adicionales. Esto simplifica el diseño del circuito de control y reduce los costos. Por ejemplo, en un sistema de suministro de agua doméstico a pequeña escala, se puede conectar directamente un relé de 220 V a la fuente de alimentación para controlar la bomba de agua.
- Aislamiento: Los relés proporcionan aislamiento eléctrico entre el circuito de control y la carga (en este caso, la bomba de agua). Esto significa que las señales de control de bajo voltaje utilizadas para operar el relé están separadas de la energía de alto voltaje que suministra la bomba de agua. En un sistema de bombeo de agua industrial a gran escala, este aislamiento ayuda a proteger los equipos de control sensibles de las sobretensiones de alto voltaje que pueden ocurrir durante el funcionamiento de la bomba.
- Flexibilidad: Un relé de 220 V se puede integrar fácilmente con diferentes tipos de señales de control. Puede controlarse mediante un simple interruptor en una configuración básica o puede conectarse a un sistema de control más sofisticado como un controlador lógico programable (PLC). Por ejemplo, en un sistema de riego agrícola automatizado, un PLC puede enviar señales al relé de 220 V para iniciar y detener la bomba de agua según los niveles de humedad del suelo.
Consideraciones al utilizar un relé de 220 V en el control de la bomba de agua

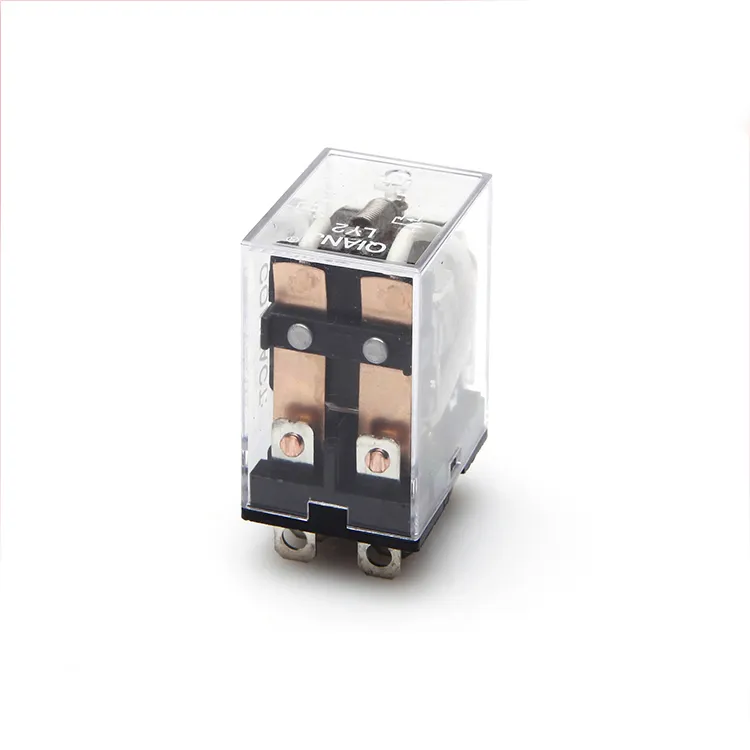

- Capacidad de carga: Las bombas de agua vienen en diferentes potencias y es fundamental elegir un relé de 220 V con una corriente de contacto suficiente. Por ejemplo, si tiene una bomba de agua pequeña con una potencia de 1kW (fórmula de potencia eléctrica (P = VI), entonces (I=\frac{P}{V}), para un suministro de 220 V, (I=\frac{1000}{220}\approx4.5A)), un relé con una clasificación de corriente más alta, como elRelé 220V10A, sería una opción segura para manejar la carga. Si la clasificación de corriente de contacto del relé es demasiado baja, puede provocar sobrecalentamiento y falla de contacto.
- Condiciones ambientales: Los circuitos de control de la bomba de agua suelen instalarse en ambientes mojados o húmedos. El relé debe poder soportar estas condiciones. Algunos relés, como elRelé transparente CA 220 V, están diseñados con una mejor protección contra la humedad y el polvo. Pueden tener una carcasa sellada o revestimientos especiales para evitar la corrosión y garantizar un funcionamiento fiable en el tiempo.
- Frecuencia de conmutación: También importa la frecuencia con la que se debe encender y apagar la bomba de agua. Si la bomba se arranca y se detiene con frecuencia, el relé debería poder soportar la tensión mecánica de las conmutaciones repetidas. Algunos relés están diseñados para aplicaciones de conmutación de alta frecuencia, mientras que otros pueden ser más adecuados para operaciones menos frecuentes.
Cómo seleccionar el relé de 220 V adecuado para su bomba de agua
- Determinar la corriente de carga: Calcule la corriente consumida por la bomba de agua utilizando su potencia nominal y el voltaje de suministro. Luego, elija un relé con una clasificación de corriente de contacto que sea mayor que la corriente de carga calculada para garantizar un margen de seguridad.
- Considere el voltaje de la bobina: Asegúrese de que el voltaje de la bobina del relé sea compatible con el voltaje de la señal de control. En la mayoría de los casos, un relé de 220 V tendrá una bobina de 220 V, que se puede conectar directamente a la fuente de alimentación de 220 V para configuraciones de control simples.
- Verifique la configuración de contacto: Los relés pueden tener diferentes configuraciones de contactos, como normalmente abiertos (NO), normalmente cerrados (NC) o una combinación de ambos. Seleccione la configuración de contactos que se adapte a los requisitos de control de su bomba de agua. Por ejemplo, si desea que la bomba arranque cuando el relé esté energizado, sería apropiado un contacto normalmente abierto.
- Busque características adicionales: Algunos relés vienen con características como protección contra sobretensiones incorporada o luces indicadoras. Estas características pueden mejorar la confiabilidad y usabilidad del relé en un circuito de control de bomba de agua. ElRelé transparente de 220 V.Puede tener una cubierta transparente que le permita inspeccionar visualmente los contactos, lo que puede resultar útil para fines de mantenimiento.
Instalación y configuración
Al instalar un relé de 220 V en un circuito de control de bomba de agua, siga estos pasos:
- Apague el poder: Antes de comenzar cualquier trabajo eléctrico, asegúrese de apagar la fuente de alimentación para evitar el riesgo de descarga eléctrica.
- Monte el relé: Monte de forma segura el relé en una ubicación adecuada. Debe ser de fácil acceso para el mantenimiento y alejado de cualquier fuente de calor o humedad.
- Conecte la bobina: Conecte la bobina del relé a la fuente de señal de control. Si se trata de una configuración simple controlada por un interruptor, conecte un extremo de la bobina al cable vivo y el otro extremo al interruptor. Luego conecte el interruptor al cable neutro.
- Conecte los contactos: Conecte los contactos del relé a la bomba de agua y a la fuente de alimentación. Asegúrese de seguir la polaridad y la secuencia de conexión correctas.
- Pruebe el circuito: Después de realizar todas las conexiones, encienda la alimentación y pruebe el circuito para asegurarse de que el relé funcione como se espera y que la bomba de agua arranque y se detenga correctamente.
Conclusión
En conclusión, definitivamente se puede utilizar un relé de 220 V en un circuito de control de bomba de agua. Ofrece muchas ventajas, como compatibilidad de voltaje, aislamiento eléctrico y flexibilidad. Sin embargo, es importante considerar factores como la capacidad de carga, las condiciones ambientales y la frecuencia de conmutación al seleccionar un relé. Al elegir el relé de 220 V correcto y seguir los procedimientos de instalación adecuados, puede garantizar un funcionamiento confiable y eficiente del circuito de control de su bomba de agua.
Si está buscando un relé de 220 V para sus necesidades de control de bomba de agua, estamos aquí para ayudarlo. Ofrecemos una amplia gama de relés de 220 V de alta calidad para satisfacer diferentes requisitos. Comuníquese con nosotros para analizar sus necesidades específicas y encontraremos la mejor solución para usted.
Referencias
- Manual de ingeniería eléctrica, tercera edición.
- Manuales de aplicación de relés de los principales fabricantes de relés.
